YJCS-6 型 超 聲 波 模 具 拋 光 機
保養與維修指南
一、經常檢查易損部件

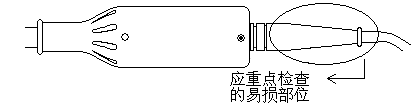

換能器的連接線、插座、變幅桿均是易損部位，要注意保護，經常檢查。
1.維修換能器連接部位
本機換能器主要由壓電晶體組成，連接線和插座是容易損壞的部位，壓電晶體片一般情況下不會損壞。維修時切勿擰松換能器內振子的緊固螺栓，否則將嚴重?fù)p壞換能器。
維修連接部位，請按以下步驟：
若機器語音提示“換能器連接線短路，請檢查連接線”：請先用隨機附帶的換能器連接測試專用線，替換原連接線，試機。若機器恢復正常，則說明原連接線有短路故障。若故障仍然存在，則可能是插頭損壞，請拆開插頭外殼進行檢查，對短路部分進行處理。請檢查連接線靠近插座附近是否有短路，該區域易發短路故障。
若機器語音提示“請插上換能器，重新開機或者檢查連接線”：請先用隨機附帶的換能器連接測試專用線，替換原連接線，試機。若機器能恢復正常，則說明連接線有斷線故障。（多數情況下，斷線位置在護套線內不易發現），若故障仍然存在，則請先檢查插頭是否損壞。在排除連接線、插座損壞的可能后，請?jiān)俅蜷_換能器外殼，檢查插座與換能器振子連接部分。若該部分?jǐn)嗦�，請將插�?號腳與換能器的壓電晶體片連接；2號和3號腳與換能器振子金屬部分連接。
若機器語音提示“換能器連接線接反了，請重焊”：如果此前剛進行過連接線的重焊，請檢查先前焊接處是否有錯。如果在沒有重新焊接連接線的情況下，突然出現以上語音提示，則可能是換能器連接插座或換能器外殼內有水份進入導致漏電，用電吹風吹干一般都可解決。
2.檢查變幅桿
由于聲波沖擊和頻繁調換，變幅桿容易損壞屬于易損件。變幅桿的不少損傷在內部，僅從外觀上很難判斷，所以在平時工作時若發現振動不正常，在排除工具頭不良的前提下，應重點檢查變幅桿部件，必要時可使用調換法（換一個新的變幅桿試一試），來幫助判斷原變幅桿是否已經損壞，是否需要更換。
變幅桿與換能器相連的螺紋和工具頭夾緊螺絲都必須擰得很緊（木質工具頭除外），否則會影響機器輸出功率，甚至使其無法工作。
二、關注工具頭工作狀況
工具頭的長度，連接狀況和質量，都會影響機器的工作效率。工作時應注意檢查工具頭與變幅桿的連接狀況，必須將緊固用內六角螺絲擰得非常緊（木質工具頭除外）。工具頭在使用過程中會逐漸變短，當其長度降至40mm以下時，振動效果明顯變差，應換用新工具頭。在敲扁銅質工具頭時，若用力過猛或敲打不勻，會損傷其內部結構，影響工作效率。
三、更換保險絲

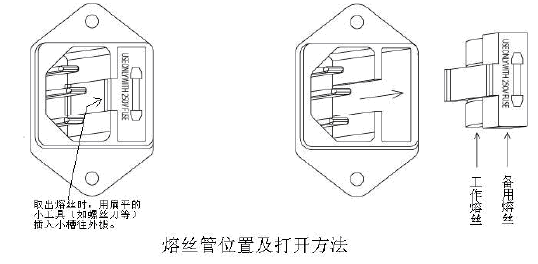

更換保險絲時，拔掉控制器背面的電源連接線。在控制器電源插座孔的內側壁上，有一條細槽，用一字螺絲刀往外拔，將嵌入的保險絲盒取出。更換新的保險絲（1.5A），將保險絲盒按原樣按入插座即可。
熔絲管位置及打開方法
四、語音提示及處理方法
語音內容 |
產生原因 |
處理方法 |
請插上換能器，重新開機或者檢查連接線 |
沒有插上換能器 |
插上換能器，重新開機 |
連接線斷了 |
檢查連接線和插座，接通開路處 |
|
花紋狀態，容易起火和飛濺，要注意防火和保護眼睛 |
用煤油做放電介質時，容易起火和火花飛濺。提示您注意防火和保護眼睛 |
嚴格按照說明書要求操作，準備防火用具；并戴上眼睛（隨機帶有平光眼睛一付） |
強化狀態，可能有較大的火花飛濺，請保護好眼睛 |
強化狀態強度大于30時，火花較大。提示您注意保護眼睛 |
做好思想準備，并戴上眼睛（隨機帶有平光眼睛一付） |
換能器連接線短路，請檢查連接線 |
換能器連接線短路，一般發生在換能器連接線插頭內 |
先觀察連接線外觀，如無明顯損壞，再拆開插頭外殼檢查 |
振動過小 |
將振幅適當調大一些，重新啟動 |
|
輸入電壓太低，請使用穩壓電源 |
輸入的市電電壓低于187V，會降低輸出功率 |
如果經常出現這種情況，最好配220V550W的交流穩壓器 |
機內溫度過高，請確認通風良好后再開機。 |
通風孔堵塞，使機器散熱不良 |
用毛刷清理通風孔，并保持通風口外有40-50毫米的空間 |
風機損壞，使機器散熱不良 |
如風扇不轉，必須更換風扇 |
|
輸入電壓太高，請使用穩壓電源 |
輸入的市電電壓高于253V，可能會損壞機器 |
如果經常出現這種情況，最好配220V500W的交流穩壓器 |
換能器連接線焊反了，請重焊 |
換能器連接線斷線后重焊時，將兩根線換錯了 |
更正后重新焊 |
五、常見問題及解決方法
故障現象 |
故障原因 |
排除方法 |
開機后無數碼顯示 |
電源插頭接觸不良 |
檢查插頭并接好 |
保險絲斷 |
換保險絲（在電源輸入插座邊） |
|
工具頭上感覺不出振動 |
機器還處在暫停待機狀態 |
如暫停鍵上方的指示燈亮表示機器在暫停狀態，按暫停鍵即可退出暫停。 |
在按啟動鍵后1.5秒內，工具頭壓力有變化，使電腦尋頻不準 |
將機器暫停后再重新啟動，一般均能成功。 |
|
開機時，面板振動強度指示光柱顯示偏低 |
換能器、變幅桿及工具頭之間的連接不夠緊 |
擰緊松動處 |
工具頭長度不對 |
改變工具頭長度 |
|
竹木工具頭有節或紋路不直 |
更換工具頭 |
|
變幅桿有裂紋 |
更換變幅桿 |
|
工作一段時間后振動指示降低 |
實際工作頻率與設定值相差太大 |
將機器暫停后重新啟動即可 |
在火花狀態無火花 |
電極線與工件接觸不良 |
接好電極線 |
電火花整形時蝕除效率低 |
火花強度選擇過小 |
適當增加火花強度值 |
加工細筋或側面時沒有使用相應的側面工具頭 |
使用側面放電專用工具頭 |
|
工具頭振動過大，使放電間隙過大。 |
減小振動幅度 |
|
工具頭振動過小，使短路脈沖比例增大。 |
增加振動幅度 |
|
工具頭長度不對；工具頭有裂紋。 |
改變工具頭長度；更換工具頭 |
|
工具頭松動。 |
擰緊螺絲 |
|
變幅桿有裂紋，使工具頭振動過小 |
更換變幅桿 |
|
電火花整形一段時間后蝕除效率降低 |
實際工作頻率與設定值相差太大 |
將機器暫�；蛑匦聠�(dòng)即可 |
換能器有噪音 |
變幅桿擰的不夠緊 |
重新擰緊變幅桿 |
換能器制轉螺絲松動 |
擰緊松動螺絲 |
|
工具頭有裂紋 |
更換工具頭 |
|
研磨時噪音很大 |
錯用側面放電工具頭作研磨（振動方向錯） |
改用研磨工具頭作研磨 |
工具頭有裂紋 |
更換工具頭 |
|
