氣體輔助注塑系統
氣體輔助注塑系統，可分為簡易型和多功能型
1）簡易型號
a)此型號是最多可配備兩組氣路，可把氮?dú)鈮毫μ嵘?50bar，界面顯示是采用6寸×4寸單色液晶體顯示屏。
b)透過操作鍵盤把注氣壓力和時間輸入控制系統內。
c)采用動態棒形圖來顯示每個生產周期狀態。
2）多功能型號
此型號是最多可配備四組氣路，可把氮?dú)鈮毫μ嵘?50bar，如客戶有特別需要，更可選購氮?dú)鈮毫δ芴嵘?00bar的元件，界面顯示是采用彩色高解像顯示屏，記憶系統可儲存25套不同的模具數據。此外，這多功能型號更可選配以下的附加設備：
a)主系統可以接駁到較輕巧的手提氣輔控制系統，以提供更多的注塑機配備氣體輔助注塑的功能。
b)顯示可選用彩色顯示屏。
c)中文顯示。
d)警報系統。
e)特被要求的更高氮?dú)夤ぷ鲏毫Γǜ郊樱嚎蛇_(dá)700bar）。
這些系統一般包括以下設備：
氮?dú)馍蓹C(jī)（有不同型號以配合客戶產品的不同需求），氮?dú)鈮嚎s機，高壓儲存缸，和低壓儲存缸。
分段壓力控制（phased
pressure control p.p.c.)
1)使用壓縮空氣把氮?dú)饧訅海圆僮鞒杀竞艿?br>
2）由十個階段組成 — 其中包括高壓及低壓保壓
-）第三段升壓經由壓力傳感器監視并以閉環方式控制
-）所有功能皆由微電腦及p.l.c.操控
-）以螺桿電子位移行程觸發氣體注射過程 - 第一段

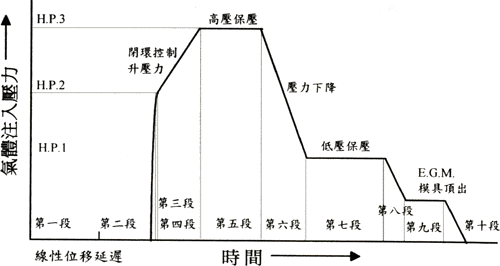

十段氣體壓力控制圖表

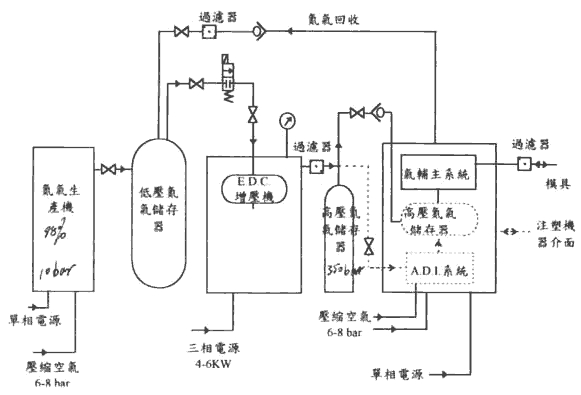

氣體輔助注塑整系統的原理圖
1）連接壓縮空氣到氮?dú)馍a(chǎn)機后，所生產出來的氮?dú)饧兌葹?8%以上。
2）從氮?dú)馍a(chǎn)機制造出來的氮?dú)獗氵M(jìn)入低壓儲存器，其儲存量由220至490升不等，壓力最高為10bar。
3）低壓氮?dú)饨?jīng)由電控閥門和過濾器進入e.d.c.增壓機，低壓氮?dú)獗銜?huì)被e.d.c.增壓至350bar。（如客戶有要求，可把設備改動
為700bar。）
4）高壓氮?dú)饨?jīng)過過濾器進入高壓儲存器內，其儲存量由10至37升不等。
5）高壓氮?dú)庵苯舆M(jìn)入氣輔主系統內。
6）經由氣輔主系統控制注入模具內的氮?dú)鈮毫蜁r(shí)間。
7）模具內的氮?dú)饨?jīng)由回收管道和過濾器進入低壓儲存器內。
8）回收的氮?dú)鈺?huì)在過濾后，再被使用。
注：（a.d.i.系統是附加設備，在沒有配備氮?dú)馍a(chǎn)系統時，a.d.i.系統和高壓儲存器才附加裝在氣輔主系統內。）
氣體輔助注塑使氣體于塑料內起壓力
※造成塑料產品中空狀態。
※于冷卻期間，在塑料產品內起一定保壓壓力。
※消除產品的凹痕。
※改進模具內的塑料填充。
使用氣體輔助注塑的好處（明顯效益）
※降低產品重量。
※降低生產周期時間。
※消除產品的縮水痕跡。
※降低注塑機的耗電量。
※降低注塑機的射膠壓力。
使用氣體輔助注塑的好處（非明顯效益）
※降低鎖模壓力。
※降低產品在注塑時的內應力。
※減低模具的磨損。
※降低模具生產與維修成本。
※使塑料在模腔內的壓力更平均。 |
