无码AV波多野结衣久久,色婷婷五月色综合AⅤ,免费久久99精品国产自在现,日韩一区久久无码,日本免费一区二区中文字幕视频,人妻人人澡人人添人人爽人人玩

3．PVT曲線及其注射成型過程

　　眾所周知，注射成型的充模階段，注射——保壓的切換點(diǎn)及保壓過程必須準(zhǔn)確地控制，以便得到高質(zhì)量及高精度的制品。

　　為了避免材料在模中過早的凝固定型，必須控制充模速度。同樣，在保壓階段也必須控制作用于材料的壓力，以補(bǔ)償材料的收縮和避免材料外溢。

　　為了保證所成型制品在重量和尺寸上的高質(zhì)量精度和重復(fù)精度，保壓階段的最佳壓力曲線應(yīng)當(dāng)是在材料冷卻過程中處于等容變化的那段曲線。

　　圖2說明了在聚丙烯材料的情況下，為達(dá)到上述結(jié)果在保壓階段所應(yīng)遵循的最佳PVT變化路線。

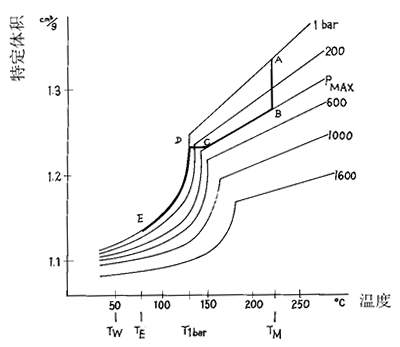

圖2：聚丙烯材料充模及保壓的最佳PVT過程

　　從A到B是充模過程，此時(shí)模中壓力上升到模具允許的不至于損壞模具的極限壓力值，換句話說，上升到機(jī)器所能提供的最大壓力量

　　在充模階段，材料的溫度可被認(rèn)為差不多在應(yīng)處恒定不變。 材料冷卻從B點(diǎn)開始，起初，材料按等壓曲線變化，模溫持續(xù)下降至點(diǎn)C，點(diǎn)C是無須克服模內(nèi)最大壓力值而能進(jìn)行等容變化的點(diǎn)。

　　從C到D材料繼續(xù)冷卻，此對(duì)模內(nèi)的壓力按等容路徑變化并一直下降至大氣壓力(點(diǎn)D處)。

　　冷卻過程持續(xù)至E點(diǎn)，此時(shí)成型制品的溫度是啟模所需的溫度。
