（二）兩臺單螺桿機型可生產hdpe雙壁波紋管

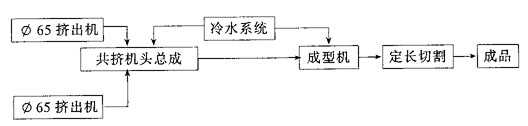

1.工藝流程
2.主要設備參數及特點
2.1兩臺φ65單螺桿擠出機
擠出機主要參數如下：
長徑比：28:1
螺桿轉數：10~1oor/min
生產能力：10—10okg/h
2.2共擠機頭總成
由我所自行設計制造，其主要部件材料選用了特種鋼，具有出料均勻，內外口模加熱自動調溫結構，定型模內冷水循環，冷卻系統結構合理，受外部環境條件影響小的特點，確保機頭的生產工藝條件穩定，達到連續穩定生產目的。
機頭現格：主要有φ75。φ90、φ110、φ125、φ160mm，機組只配一個規格機頭，用戶另需要時，可單獨訂貨。加熱段為5段，加熱功率 9.5kw。
2.3成型機
成型機由模塊、模塊運行軌道、導軌、傳動系統、潤滑系統、停電退出保護、定長控制、冷卻等系統組成。
為了確保模塊使用壽命我們采用了優質鋼材料，經氮化處理制成。傳動系統采用了變頻調速，確保傳動系統的運行穩定。
成型機采用自動潤滑系統，實現自動潤滑。該系統有壓力繼電器定量分配器、時間繼電器等組成，每次供油潤滑時間可以根據生產要求設定，確定在最佳狀態運行。
恒溫模塊冷卻系統，采用冷水機組提供的冷卻水，經導軌冷卻模塊，另設有風機直吹模塊隨意開啟。
成型機主要參數如下：
成型模塊：54對
生產速度：1~4.5m/min，產量：50~100kg／h
主機功率：40kw，變頻調速
配有自動計數，累計產量定長切割
外型尺寸（長×寬×高）：5000×2000×1400mm
2.4冷水機組
選用國內專業廠家生產的標準冷水機組；也可根據用戶具體情況，選用冷凍機，配加水箱，水泵等組合成的冷水系統。
2.5切割系統
本機采用自動定長切割，成型機裝有定長切割控制器，定長控制器近過反光探頭發出信號，驅動切割裝置將管材切下，旋轉時整體聯動；聯動線速度與成型機運行速度一致，并能自動回位。
|
