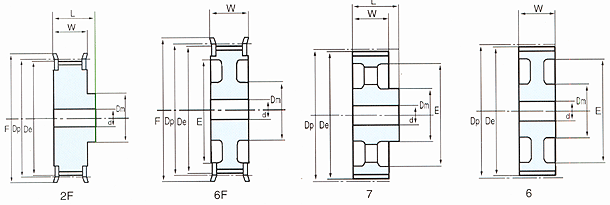

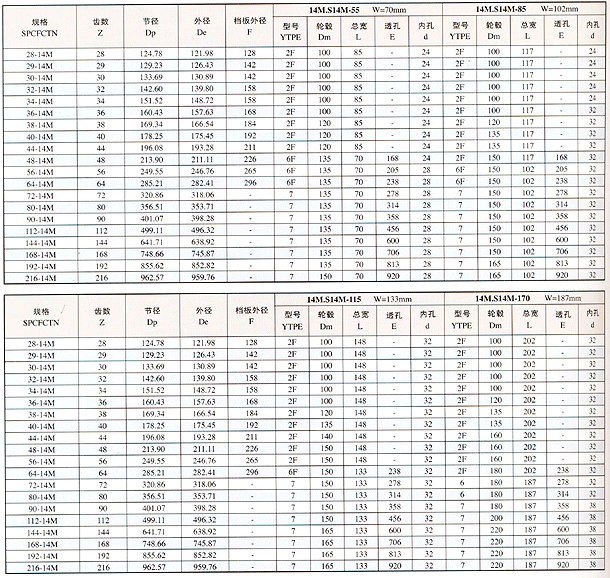

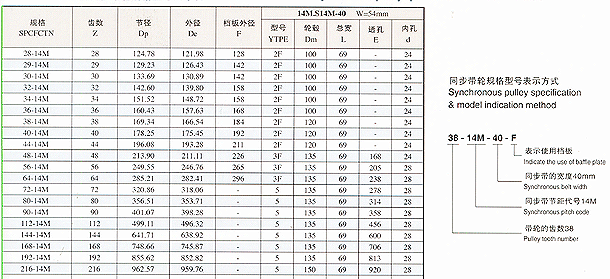

| HTD14M型同步帶輪規格型號尺寸表 | 節距=14.0 | 外徑公差表 |
| 標準皮帶寬度 | 30.0mm | 40.0mm | 55.0mm | 70mm | 85mm | 100MM | 115mm | 175mm | 外徑 | 公差 |
| L | 65.0 | 75.0 | 91.0 | 106.0 | 122.0 | 137.0 | 153.0 | 208.0 | <25.4 | +0.05-0 |
| W | 40.0 | 50.0 | 66.0 | 81.0 | 97.0 | 112.0 | 128.0 | 183.0 | 25.4-50.8 | +0.08+0 |
| X | 12 | 14 | 16 | 18 | 19 | 22 | 26 | 30 | 50.8-101.6 | +0.10+0 |
| 101.6-177.8 | +0.13+0 | |||||||||
| 177.8-304.8 | +0.15+0 |
| 齒數任意選擇，特殊型由用戶提供圖紙，如用戶按本公司型號生產，請告知內孔與鍵槽即可 |
 |
 |
作者：中國塑料機械網 來源：中國塑料機械網信息中心
