氣動式電磁閥-電磁閥的結構原理

電磁閥的結構原理<直動式><分步直動式><間接先導式>

直動式電磁閥

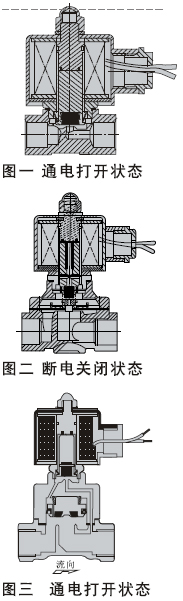

有常閉型和常開型二種。常閉型斷電時呈關閉狀態，當線圈通電時產生電磁力，使動鐵芯克服彈簧力同靜鐵芯吸合直接開啟閥，介質呈通路；當線圈斷電時電磁力消失，動鐵芯在彈簧力的作用下復位，直接關閉閥口，介質不通。結構簡單，動作可靠，在零壓差和微真空下正常工作.常開型正好相反.如小于φ6流量通徑的電磁閥。（圖一是典型結構圖）

分步直動式電磁閥

該閥采用一次開閥和二次開閥連在一體，主閥和導閥分步使電磁力和壓差直接開啟主閥口。當線圈通電時，產生電磁力使動鐵芯和靜鐵芯吸合，導閥口開啟而導閥口設在主閥口上，且動鐵芯與主閥芯連在一起，此時主閥上腔的壓力通過導閥口卸荷，在壓力差和電磁力的同時作用下使主閥芯向上運動，開啟主閥介質流通。當線圈斷電時電磁力消失，此動力鐵芯在自重和彈簧復位和壓力的作用下關閉主閥，介質斷流。結構合理，動作可靠，在零壓差時工作也可靠，在零壓差時工作也可靠。如：ZQDF，ZS，2W。（圖二是典型結構圖）

間接先導式電磁閥

該系列電磁閥由先導閥和主閥芯聯系著形成通道組合而成；常閉型在未通電時，呈關閉狀態。當線圈參賽電時，產生的磁力使動鐵芯和靜鐵芯吸合，導閥口打開，介質流向出口，此時主閥芯上腔壓力減少，低于進口側的壓力，形成壓差克服彈簧阻力而隨之向上運動，達到開啟主閥口的目的，介質流通。當線圈斷電時，磁力消失，動鐵芯在彈簧力作用下向下運動，關閉主閥口。常開式原理正好相反。如：SLA，DF（φ15以上口徑），ZCZ等。（圖三是典型結構圖）

√介質\材料	銅	鑄鐵	不銹鋼	塑料	丁腈橡膠NBR	乙烷，丙烯EPDM	氟橡膠VITON	特氟隆PTFE
空氣	√	√	√	√	√	√	√	√
天然氣	√	√	√		√	√	√	√
氧氣	√	√	√	√	√	√	√	√
氫氣	√		√		√		√	√
城市煤氣	√		√				√	√
工業煤氣	√		√		√			√
氮?dú)?/td>	√		√				√	√
精制石油	√	√	√				√	√
普通水	√	√	√	√	√	√	√	√
水蒸汽	√	√	√		×	√	√	√
飲用水	√	√	√	√		√		√
海水	√		√	√		√	√	√
工業廢水			√		√		√	√
汽油	√	√	√			×	√	√
煤油	√	√	√	√		×	√	√
柴油	√	×	√	√	√	×	√	√
牛奶	√	√	√	√	√	√	√	√
酒	√	√	√	√	√	√	√	√
酒精	√	√	√		√	×		√
乙炔	√	√	√		√	×	√	√
乙醇	√	√	√		√	×	√	√
丙酮	√	√	√		√	×	×	√
氨					×			√
甲苯	√	√	√			×	√	√
二甲苯	√	√	√			×	√	√
丙烷	√	√	√			×	√	√
甲烷	√	√	√		√	×	√	√
二氧化硫	√	√	√				√	√
氫氧化鈉<20%		√	√		√	×		√
硝酸<10%			√				√	√
硫酸<20%							√	√
鹽酸10%								√
醋酸	√	√	√		√	×	√	√
