卡 套 接 頭
一、卡套接頭概述

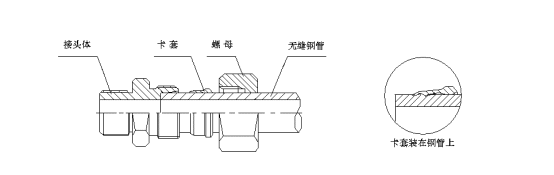

卡套式管接頭由三部分組成：接頭體、卡套、螺母。當卡套和螺母套在鋼管上插入接頭體后，旋緊螺母時，卡套前端外側與接頭體錐面貼合，內刃均勻地咬入無縫鋼管，形成有效密封。見圖
二、卡套接頭的裝配
安裝
1、鋸下合適長度的無縫鋼管，去除端口毛刺。鋼管端面要與軸線垂直，角度公差不大于0.5度。如果鋼管需要折彎，則鋼管端面至彎曲部位的直線段長度不能少于三倍螺母的長度。
2、把螺母和卡套套在無縫鋼管上。注意螺母和卡套的方向，不要裝反了。
3、在預裝配接頭體螺紋和卡套上涂上潤滑油，把鋼管插入接頭體，（鋼管一定要插到底）用手旋緊螺母。
4、擰緊螺母直至卡套卡住鋼管，這個轉折點可以通過擰緊力矩的增加感受到（壓力點）。
5、達到壓力點后，再將螺母擰緊1/2圈。
6、將預裝配接頭體拆下，檢查卡套刃邊的嵌入情況，可見的突起帶必須填滿卡套前端的空間�？ㄌ卓梢陨晕⑿D(zhuǎn)，但不能軸向移動。
7、最終安裝，將實際安裝中的接頭體的螺紋涂上潤滑油、壓緊螺母與之配合擰至可感覺到的擰緊力增加為止，接著再擰緊1/2圈安裝完畢。
重復安裝
所有的卡套接頭都可以多次重裝，但要保證零件無損壞且清潔。
1、把鋼管插入接頭體直至卡套貼緊接頭體內錐面，用手?jǐn)Q緊螺母。
2、用扳手?jǐn)Q緊螺母，直至擰緊力矩急劇增大，再擰緊1/4至1/2圈即可。
檢查
可拆下鋼管檢查裝配是否合乎要求：卡套端部的鋼管上應該有均勻的輕微凸起�？ㄌ撞荒芮昂蠡瑒�，但允許有輕微轉動。
泄漏原因
1、鋼管沒有插到底
2、螺母沒有擰緊
3、鋼管外表面刮傷或鋼管不圓。
4、鋼管太硬。
|
