ug
for piston and rod 孔、軸通用
ug 型是carco公司最新推出的一種密封，其設計是基于在carcotex/sg長時間的成功經驗設計而成的，由于其加工工序簡單，所以價格比sg型低，加之軸向尺寸小，而被人們廣泛采用。它由兩部分組成：一個壓環（1）和一個支撐環。壓環的材質為填充聚四氟乙烯橡膠環，它有一特殊截面，起密封作用，與運動而接觸的一側經carconflon處理，支撐環的材質為特殊加強織維組成，它具有很強的抗擠壓性。 特點：
技術參數：
（1）具有低摩擦系數和自潤特性
工作壓力：35mpa
（2）軸向尺寸小
速度：0.1m/s - 1m/s
（3）可裝在封閉槽中（支撐環為切
經carcoflon處理后3m/s
口式供應）
溫度：—40～120℃ （s800）
（4）尺寸范圍大
—40～170℃ （ht700）
適用范圍：水利機械 大型鍛壓設備
 |

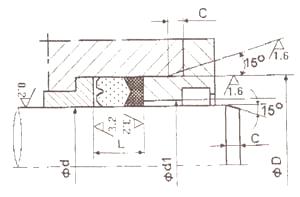

| ød h11 |
c(mm) | | ød
f8 | (d-d)/2 c |
l (mm)
d l
<=500 +0.25
>500 +0.4 | <=10
5
<=15 7.5
<=20 10
<=25 12.5 | |
d1 max(mm)=d+0.3 | |
 |

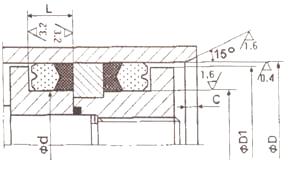

| ød h8 |
c(mm) | | ød
f11 | (d-d)/2 c | |
l (mm)
d l
<=500 0.25<
>500
+0.4
|
<=10
5
<=15 7.5
<=20
10
<=25 12.5 |
d<140 d1=d-1
140<d<320
d1=d-1.5
d>320 d1=d-2 |
| |
