o型密封圈尺寸數據

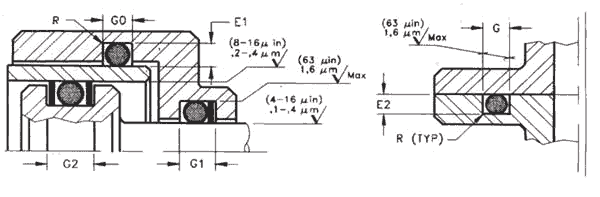

o型密封圈溝槽尺寸(單位:mm)
| 截面直徑w |
徑向動態和靜態 |
僅限于軸向密封 |
半徑 |
溝槽深度
e1+0.06 |
溝槽寬度 |
溝槽深度
e2+0.2 |
溝槽寬度
g+0.2 |
無擋圈
r |
有擋圈
r |
| g0+0.2 |
擋圈
g1+0.2 |
擋圈
g2+0.2 |
1.20
1.25
1.52
1.78
1.80
1.90
2.40
2.62
3.50
3.53
5.33
5.70
7.00
8.40 |
0.80
1.00
1.20
1.45
1.45
1.65
2.00
2.25
3.10
3.10
4.70
5.00
6.10
7.50 |
1.40
1.80
1.90
2.20
2.20
2.50
2.90
3.10
4.20
4.20
6.20
6.70
8.20
9.70 |
2.90
3.60
3.60
3.90
4.30
4.50
5.60
5.60
7.90
8.40
10.70
12.20 |
3.90
5.00
5.00
5.30
5.70
5.90
7.00
7.00
9.60
10.10
13.20
14.70 |
0.65
1.85
1.00
1.20
1.20
1.40
1.70
1.90
2.70
2.70
4.30
4.60
5.80
6.90 |
1.40
1.80
2.10
2.40
2.40
2.50
3.20
3.60
4.80
4.80
7.10
7.70
9.50
11.70 |
0.20
0.20
0.20
0.40
0.40
0.50
0.50
0.60
1.00
1.00
1.20
1.20
1.50
2.00 |
0.20
0.20
0.20
0.20
0.30
0.30
0.40
0.40
0.40
0.60
0.60
0.90 |
如果需要有較大的膨脹,溝槽寬度可增大20%
o 型 密 封 圈
對不同種類固定密封或動密封應用場合,o型密封圈為設計者提供了一種既有效又經濟的密封元件。o型圈是一種雙向作用密封元件。安裝時徑向或軸向方面的初始?jí)嚎s,賦予o型圈自身的初始密封能力。由系統壓力而產生的密封力與初始密封力合成總的密封力,它隨系統壓力的提高而提高。o型圈在靜密封場合,顯示了突出的作用。然而,在動態的適當場合中,o型圈也常被應用,但它受到密封處的速度和壓力的限制。
技術數據
壓力:
速度:
靜態場合
最大往復速度可達0.5m/s
無擋圈時,最大可達到壓力20mpa
最大旋轉速度可達2.0m/s
有擋圈時,最大可達到壓力40mpa
介質與溫度:
有特殊擋圈時,最大可達到壓力200mpa
見《橡膠密封件原料特性表》
動態壓力
最大壓縮量:
無擋圈時,往復運動最大可達5mpa
靜密封:o型圈直徑的20%
有擋圈時,較高壓力
動密封:o型圈直徑的30%
另外,o型圈的壓縮量還與材料的硬度有關,推薦
的數據如下表:
|
密封圈線徑 mm |
1.78 |
2.62 |
3.53 |
5.33 |
7.00 |
|
壓 力 |
壓 縮 量
mm |
|
≤35bar
≤70bar
≤105bar |
0.15
0.10
0.05 |
0.18
0.13
0.08 |
0.20
0.15
0.10 |
0.25
0.18
0.13 |
0.30
0.20
0.15 |
|
≤35bar
≤70bar
≤105bar
≤140bar
≤175bar |
0.20
0.15
0.10
0.50
0.30 |
0.25
0.18
0.13
0.08
0.04 |
0.30
0.20
0.15
0.10
0.05 |
0.35
0.25
0.18
0.13
0.06 |
0.40
0.30
0.20
0.15
0.07 |
|
≤35bar
≤70bar
≤105bar
≤140bar
≤175bar
≤210bar
≤350bar |
0.25
0.20
0.13
0.10
0.08
0.05
0.03 |
0.30
0.20
0.18
0.13
0.08
0.05
0.03 |
0.40
0.30
0.20
0.15
0.13
0.10
0.05 |
0.45
0.35
0.25
0.18
0.15
0.13
0.06 |
0.50
0.40
0.30
0.20
0.18
0.15
0.07 |
