一、說明:
　　YB1型葉片泵為YB型的改進設計，是我國中壓葉片泵的更新?lián)Q代產品。外形安裝連接尺寸均與YB型相同。該泵定子、轉子、葉片、配流盤用螺釘緊固成一組合件，便于裝配與維修，并具有軸向間隙補償結構。除單泵外，相同或不同規格的單泵可以組成雙聯泵。脈動小、噪聲低、使用壽命長為其主要優點。廣泛使用于機床、塑料機械、工程機械等液壓系統中。

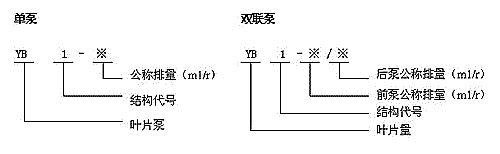

二、型號意義 三、技術規格

型號	公稱 (m1/r)	額定壓力 (MPa)	額定轉速 (r/min)	容各效率 (%)	總效率 (%)	額定驅動 功率(%)	重量 (Kg)
YB1-25	2.5	6.3	1450	≥70	≥45	0.66	5.3
YB1-4	4			≥75	≥50	0.91
YB1-6	6			≥80	≥60	1.50
YB1-10	10			≥84	≥65	2.51
YB1-12	12		960	≥86	≥71	1.64	8.7
YB1-16	16					2.19
YB1-25	25			≥88	≥77	3.22
YB1-32	32			≥90	≥73	4.12	16
YB1-40	40				≥75	5.02
YB1-50	50				≥7 8	6.28
YB1-63	63				≥74	7.96	20
YB1-80	80				≥76	10.04
YB1-100	100				≥80	12.55

注:1、性能參數均按JB/J020105-88條件額定工況下測定。
　 2、雙泵中積壓單泵專速以前泵額定轉速為準。功率為二個單泵功率之和。

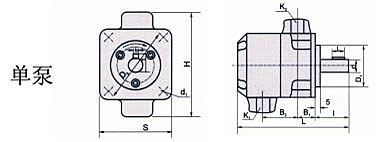

四、外形尺寸

型號	L	I	I 1	S	H	D 2	D 2	d	d 1	b	k 1	k 2	I	B 1	B 2
YB1-2.5	150	41	16	90	104	Φ75f7	Φ100	Φ15h6	Φ9	5	Z 3"/4	Z 1"/4	17	36	44
YB1-4
YB1-6
YB1-10
YB1-12	189	49	20	110	140	Φ90f7	Φ128	Φ20h6	Φ11	5	Z1"	Z 3"/4	22	38	60
YB1-16
YB1-25
YB1-32	210	55	25	130	170	Φ90f7	Φ150	Φ25h6	Φ13	8	Z1"	Z1"	28	44	65
YB1-40
YB1-50
YB1-63	225	55	28	150	200	Φ90f7	Φ175	Φ30h6	Φ13	8	Z 1"/4	Z1"	33	49.5	68.5
YB1-80
YB1-100

型號	L	I	I1	S	H	D1	D2	d	d2	b	k1	k2	K3	t	B1	B2	B3
YB1-25-10/25-10	179	42	20	90	109	Ф75f7	Ф100	Ф15h6	Ф9	5	Z 3"/4	Z 1"/4	Z1 1"/4	17	36	60	61
YB1-25-10/12-10	204	50		110	145	Ф90f7	Ф128	Ф20h6	Ф11		Z1〞	Z 3"/4	Z 3"/4	22	38	60	84
YB1-12-25/12-25	225														38	84	82
YB1-25-10/25-10	231	55	25	130	175		Ф150	Ф25h6	Ф13	8	Z1 1"/4	Z1”	Z1 1"/4	28	44	94	70
YB1-25-10/32-50	248		28	150	200		Ф175	Ф30h6			Z1 1"/2			33	49	101	75
YB1-12-25/32-50	249			130	175		Ф150	Ф25h6			Z1 1"/4		Z 3"/4	28	44	77.5	104.5
YB1-12-25/63-100	269			150	212		Ф175	Ф30h6			Z1 1"/2			33	49.5	83	112
YB1-32-50/32-50	267			130	175		Ф150	Ф25h6			Z1 1"/4		Z1”	28	44	97.5	97.5
YB1-32-50/63-100	282			150			Ф175	Ф30h6			Z2〞			33	40	85	121
YB1-63-100/63-100	295														49.5	108.5	109
