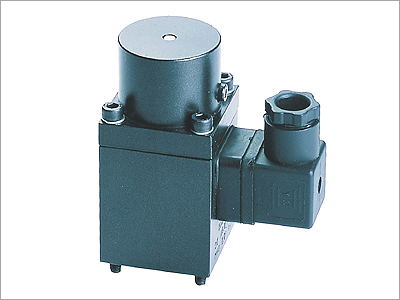

GH263-045

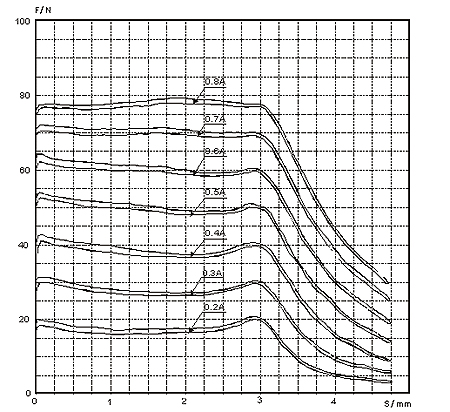

本系列電磁鐵在其額定行程及額定電流范圍內,其輸出力與輸入信號成比例。此電磁鐵與比例控制放大器配套使用,可對電液比例閥的閥芯位置進行精確控制。是用于比例變量泵輸出流量的控制、油馬達轉矩及轉速的無級調節(jié)。
※ 主要技術參數
|
型號 |
額定電流〔 A 〕 |
額定吸力〔 N 〕 |
額定行程〔 mm 〕 |
全行程〔 mm 〕 |
通電率〔%〕 |
電阻 〔 20 ℃ 〕〔 V 〕 |
力滯環(huán)〔 % 〕 |
電流滯環(huán)〔 % 〕 |
重復精度〔%〕 |
承受油壓〔 MPa 〕 |
|
GH263 - 045 |
0.8 |
75 |
3 |
6 |
100 |
19.5 |
£ 3 |
£ 3 |
£ 1 |
21
| |

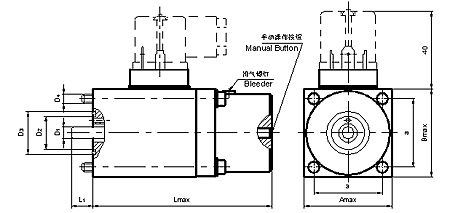

※ 外形及安裝尺寸

|
型 號 |
外形尺寸 |
安裝尺寸 |
|
Amax |
Bmax |
Lmax |
a |
b |
L 1 |
D 1 |
D 2 |
D 3 |
D 4 |
|
GH263-045 |
45 |
45 |
92 |
35.3 ± 0.2 |
35.3 ± 0.2 |
11.2 |
& 5 |
& 17 |
& 22 |
M5 × 70
| |
